純硬件架構
采用純硬件架構，系統的核心為大規模的FPGA陣列，其內部無任何CPU和操作系統，安全穩定。依靠強大的圖像處理芯片，?LED視頻處理器在運算及處理上具有鮮明的優勢，系統本身不是一臺普通的計算機或圖形工作站，而是一臺專業的圖像處理設備，和基于工控機插卡式的拼接器有本質的區別；

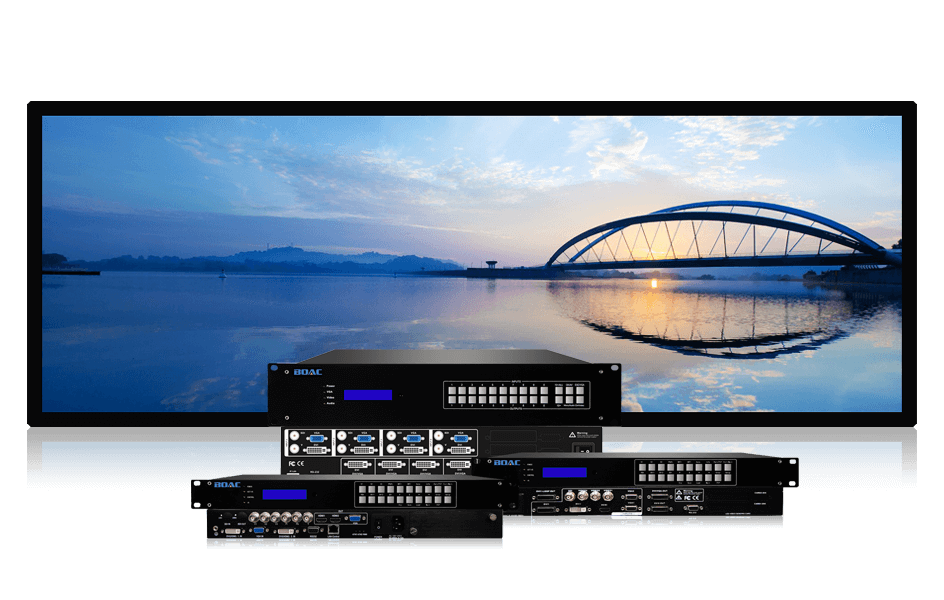

LED視頻處理器
伯奧克畫面分割器

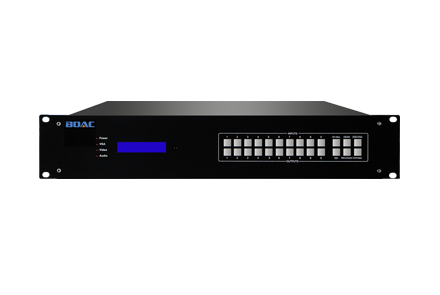

伯奧克系列LED處理器是伯奧克研發的專業LED圖像處理器產品,采用純硬件架構，系統的核心為大規模的FPGA陣列，其內部無任何CPU和操作系統，安全穩定。依靠強大的圖像處理芯片，在運算及處理上具有鮮明的優勢，系統本身不是一臺普通的計算機或圖形工作站，而是一臺專業的圖像處理設備，和基于工控機插卡式的處理器有本質的區別。可廣泛應用于多種復雜的LED顯示環境，LED視頻處理器是集超帶寬視頻信號采集、實時高分辨率數字圖像處理、二維高階數字濾波等高端圖像處理技術于一身，具有強大的處理能力?？刂破鞑捎枚嗫偩€并行處理機制,能從根本上保證對所有輸入視頻進行全實時處理，圖像沒有延遲，無丟幀現象。
- 分辨率2304x1152或者2560x816，滿足雙發送卡級聯最大帶點
- 支持包括模擬VGA、復合視頻以及數字視頻和圖像輸入等多種輸入信號
- 預監、實時監視功能是處理器系統的兩種顯示模式
- 采用純硬件架構設計，保證產品長時間運行無故障
廣播級LED圖像處理技術
自動輸入格式識別、圖像解析度轉換技術和同步拼接處理技術，無縫的結合在一起，可滿足高質量、視音頻同步的演示需求。內置廣播級運動自適應隔行掃描技術、顏色真實還原技術和動態范圍調整技術，保障了其像素級縮放的高畫質，支持現今幾乎所有的信號種類的輸入，同時VGA和DVI（HDMI）接口輸出同時具有支持高達25種輸出分辨率，可內置兩張全彩LED屏發送卡。

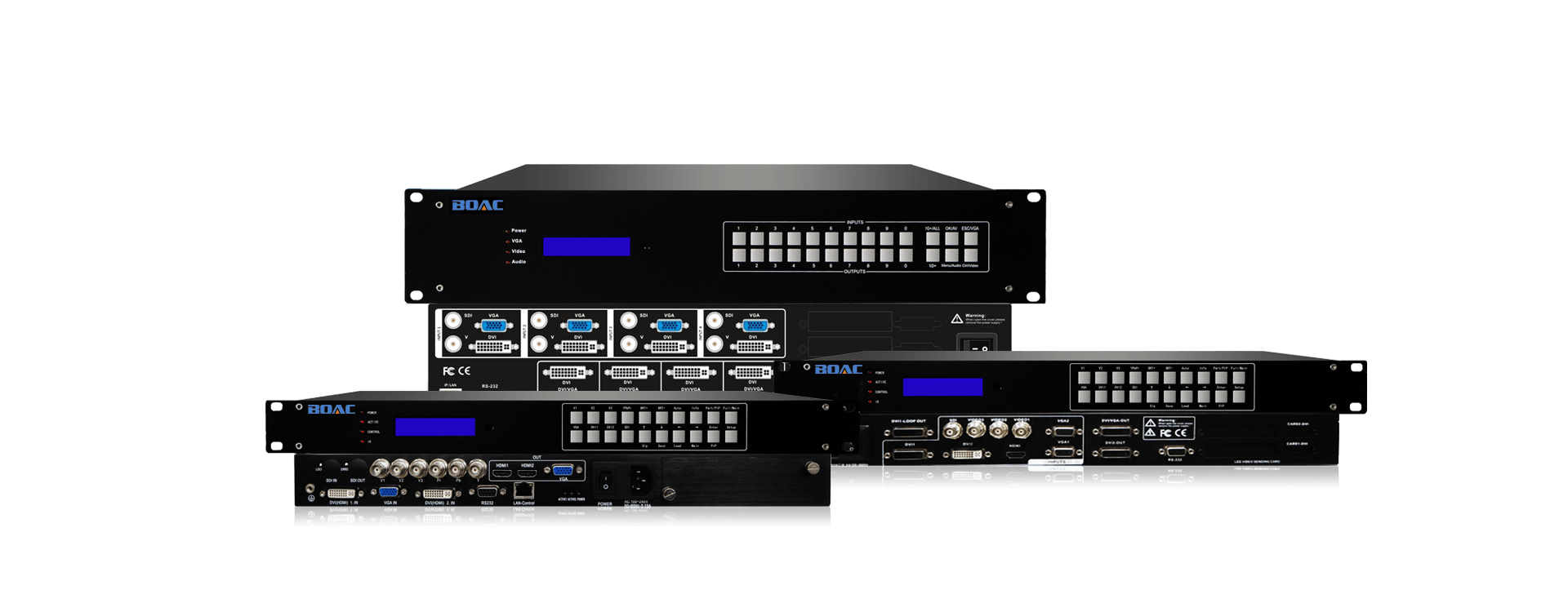

LED視頻處理器系列規格
產品特性
分辨率2304 x 1152 或者 2560 x 816，滿足雙發送卡級聯最大帶點。最高支持高達4088x4088的分辨率（可選）。4K超高清
支持包括模擬VGA、復合視頻、分量視頻以及數字視頻和圖像輸入等多種輸入信號。真正的無縫切換、消除鋸齒。無縫切換
預監、實時監視功能是處理器系統的兩種顯示模式，回顯功能是監視器與當前拼接顯示墻上所顯示的內容完全一致。全拼屏預監
采用純硬件架構設計，使系統具備長達30000小時的MTBF（平均無故障時間），保證產品的長時間運行不出故障。超長MTBF時間
技術參數
模塊化結構設計
LED處理器采用模塊化結構設計，一臺拼接處理器由多個模塊結構組成，包括輸入模塊、輸出模塊、控制模塊、數據模塊、電源模塊等，支持各種模塊的任意插板處理，便于更好的對系統進行管理，有利于對系統故障的快速檢測和及時恢復，方便系統的使用。
窗口任意組合縮放顯示

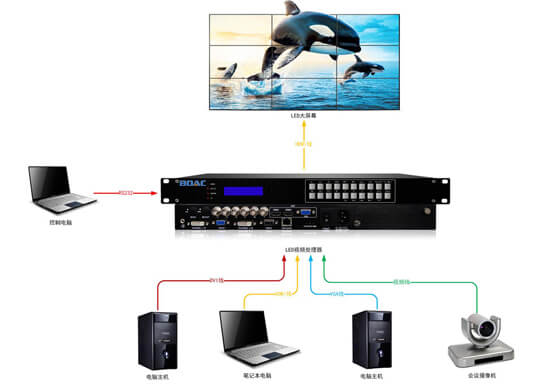

系統支持輸出通道圖像窗口任意擺放顯示，接入處理器的多種視頻信號可根據需求在顯示端進行任意位置、任意大小比例、任意疊加等多種顯示功能，也可將接入系統的信號源在單屏及組合屏幕上顯示，將前端多個輸入信號源以窗口的形式在單屏、2屏、4屏、6屏進行任意組合擺放，方便對窗口擺放顯示要求較高的環境，滿足多種圖像顯示功能，方便用戶使用；
超高速數字信號處理
實現數據處理技術中，并行與串行的完美結合，即可接入超多的輸入信號，也可處理復雜的網絡編碼流?；贔PGA的高速并行圖像處理技術，系統使所有通道數據得到同時的并行處理，這樣，處理速度與通道數的多少無關，因此可實時處理多路視頻。基于超高速5.4G/S的DSP串行處理技術，給系統提供了一個高速串行數據的運算平臺，滿足了某些特殊圖像算法對運算高度連續性的要求；
支持多種畫面切換效果
任意兩輸入信號間預切換、無縫切換、淡入淡出、右拉幕、下拉幕、中間到四周、中間到左右、中間到上下、左上到右下切換。圖像參數（白平衡、亮度、對比度、飽和度）調整，透明度任意調節，信號自由裁剪功能；
圖像快速切換
LED處理器采用圖像處理芯片，配合處理技術使系統對于信號及場景的切換十分便捷，通過對軟件界面及面板按鍵的操作，可快速切換調用當前場景及信號窗口，切換無停頓及黑場出現，免除場景切換速度慢、藍屏等多種不利因素，方便現場的操作和使用。
基本參數：
輸入信號 HDMI/DVI/VGA（RGBHV）/復合視頻
視頻制式 PAL/NTSC
復合視頻幅度阻抗 1V（p_p）/ 75Ω
VGA格式 PC（VESA），≤1920x1200@60HZ
VGA幅度阻抗 R、G、B = 0.7 V（p_p）/ 75Ω
DVI格式 SD/HD≤1920x1080P@60HZ；PC≤
1920x1200@60HZ
HDMI格式 ?。℉DCP）SD/HD≤1920x1080P
@60HZ；PC≤1920x1200@60HZ
控制類型：
信號輸出 2×DVI
DVI分辨率
1024×768@60Hz，1920×1080@60Hz，2304×1152@60Hz，1280×720@60Hz，1920×1200@60Hz，2560×816@60Hz，1280×1024@60Hz，1024×1280@60Hz，1280×720@50Hz，1440×900@60Hz，1536×1536@60Hz，1920×1080@50Hz，1600×1200@60Hz，2048×640@60Hz，1024×1920@60Hz，1680×1050@60Hz，2048×1152@60Hz
產品規格:
控制 面板按鍵
供電功耗 100-240VAC@50/60Hz
環境溫度 5-40 ℃
環境濕度 15-85%
規格 1-2U標準機架式
輸入信號 HDMI/DVI/VGA（RGBHV）/復合視頻
視頻制式 PAL/NTSC
復合視頻幅度阻抗 1V（p_p）/ 75Ω
VGA格式 PC（VESA），≤1920x1200@60HZ
VGA幅度阻抗 R、G、B = 0.7 V（p_p）/ 75Ω
DVI格式 SD/HD≤1920x1080P@60HZ；PC≤
1920x1200@60HZ
HDMI格式 ?。℉DCP）SD/HD≤1920x1080P
@60HZ；PC≤1920x1200@60HZ
控制類型：
信號輸出 2×DVI
DVI分辨率
1024×768@60Hz，1920×1080@60Hz，2304×1152@60Hz，1280×720@60Hz，1920×1200@60Hz，2560×816@60Hz，1280×1024@60Hz，1024×1280@60Hz，1280×720@50Hz，1440×900@60Hz，1536×1536@60Hz，1920×1080@50Hz，1600×1200@60Hz，2048×640@60Hz，1024×1920@60Hz，1680×1050@60Hz，2048×1152@60Hz
產品規格:
控制 面板按鍵
供電功耗 100-240VAC@50/60Hz
環境溫度 5-40 ℃
環境濕度 15-85%
規格 1-2U標準機架式
