采用高帶寬專業開關芯片
內部采用高帶寬專業開關芯片，圖像清晰；輸入、輸出端口采用了過電平及ESD的雙重保護設計，增強了產品的抗過載能力；
分量矩陣切換器
產品簡介

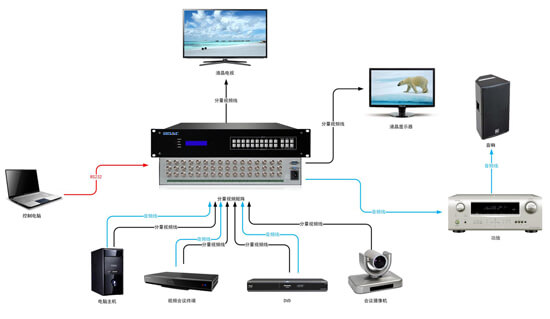

伯奧克三色差分量矩陣切換器是一款高性能的專業YPbPr/YPbPr信號切換設備，用于多個PC信號輸入輸出交叉切換，提供獨立的YPbPr分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像信號能高保真輸出。分量視頻矩陣切換器是專為三分量（YUV）視頻信號的顯示切換而設計的高性能智能矩陣開關設備，接口為BNC接口，用于將多路三分量視頻輸入信號切換到多路三分量視頻輸出通道中的任一通道上，主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等結合，音頻可選配。分量信號作為模擬信號中重要的一份子一直都有廣泛的應用。
- 接口: 3BNC/3RCA
- 帶寬：350MHz
- 分辨率:1080p
- 機箱:2-12U標準機架式
產品特性

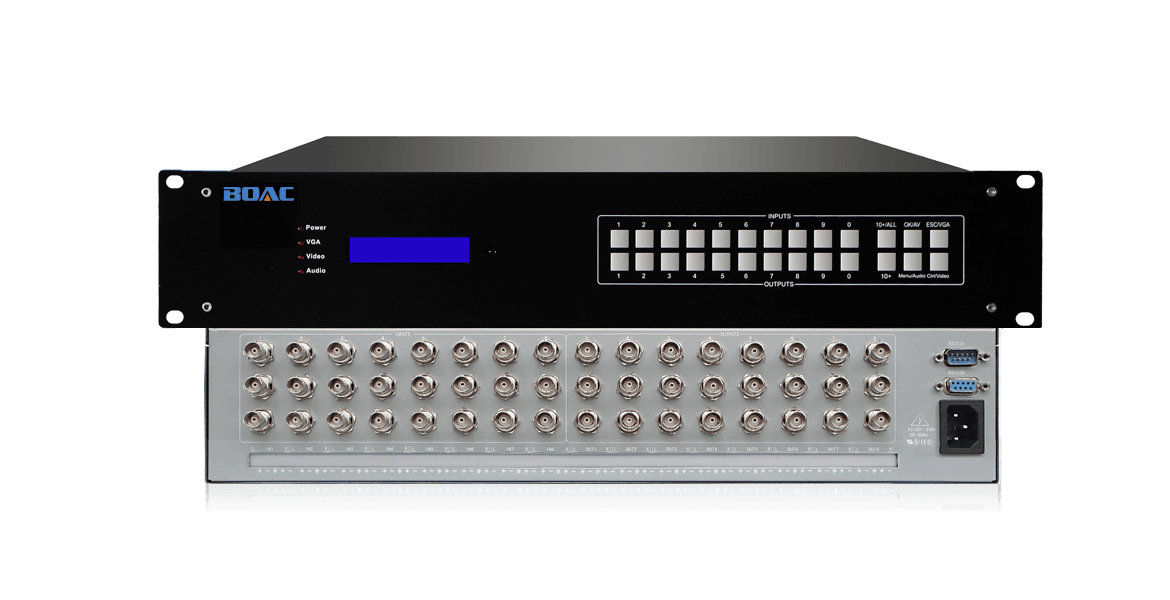

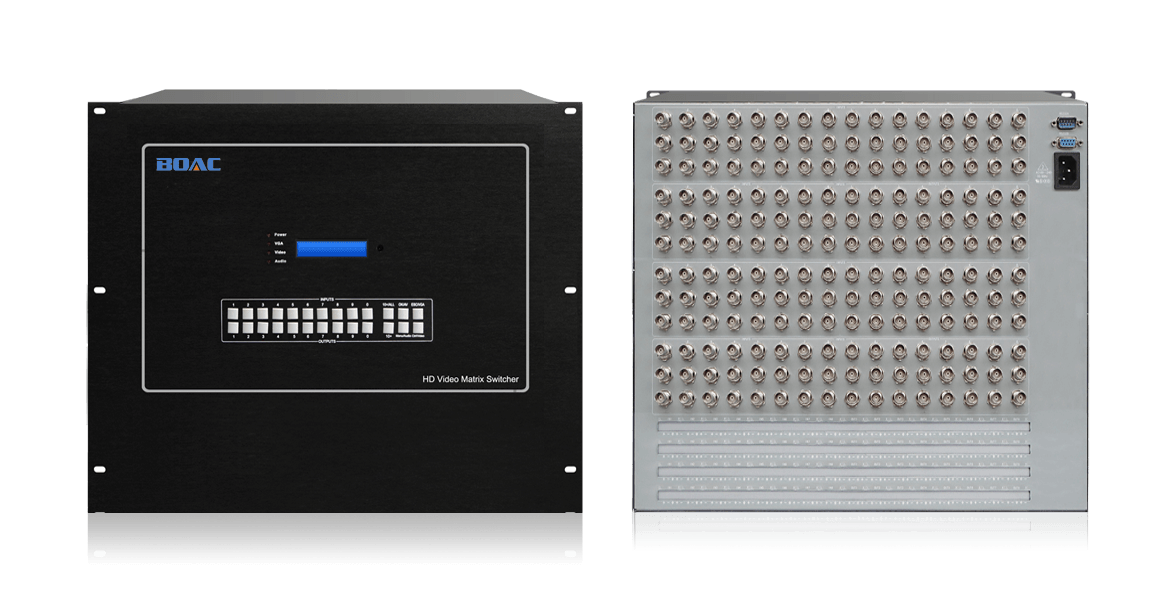

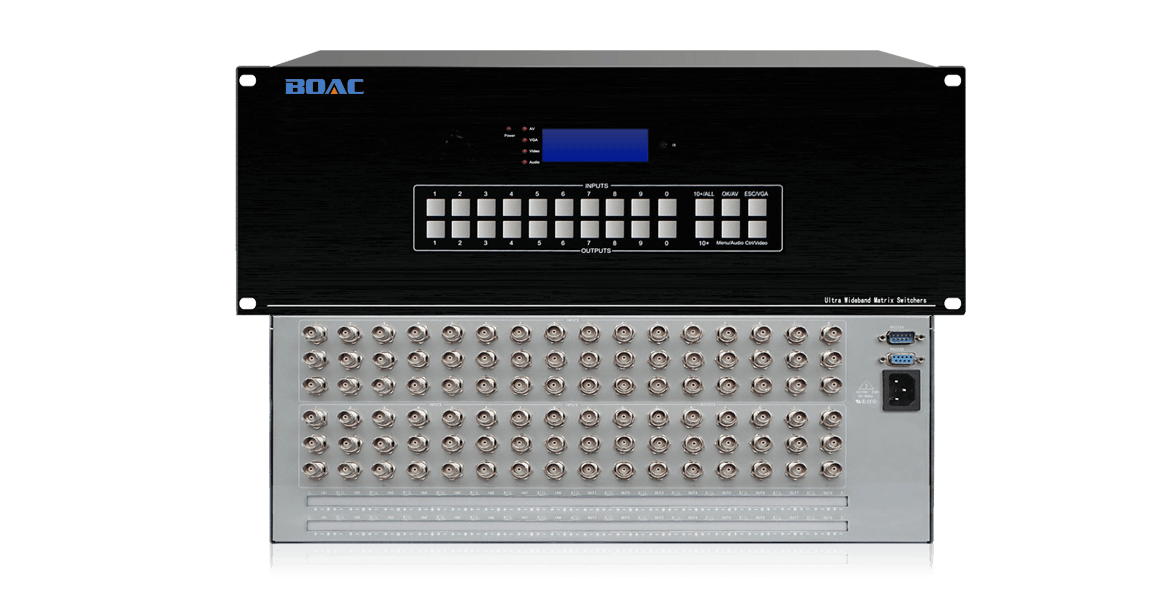

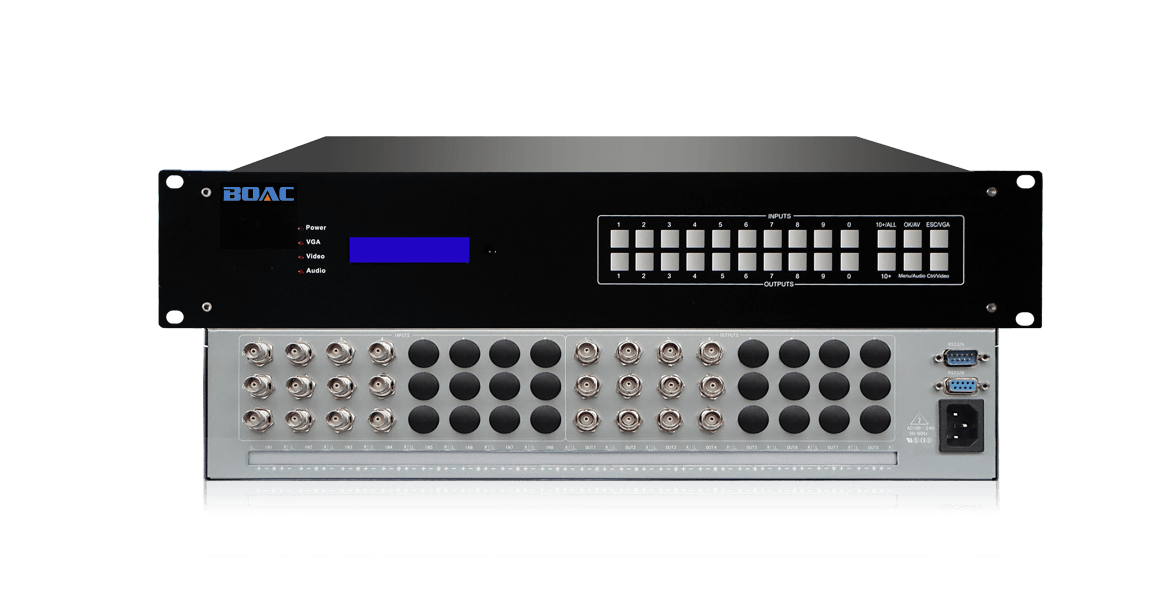

最大支持128路信號輸入輸出
支持4/8/16/32/64/128路色差分量信號作為輸入和輸出。(32路以上需定制)
ESD保護
高集成度的電子元器件設備日益增多的同時也導致敏感而昂貴的芯片使用，由于存在外部接口的浪涌而遭到損壞的風險也在增長，所以ESD保護就顯得尤為重要；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
掉電保護
所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。
基本參數：
帶寬(速率) 350Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 三分量視頻
信號接口 3BNC/3RCA
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選配）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式2-12U
帶寬(速率) 350Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 三分量視頻
信號接口 3BNC/3RCA
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選配）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式2-12U
